Rüzgar Enerji Santrallerine Özel Yapı Mühendisliği

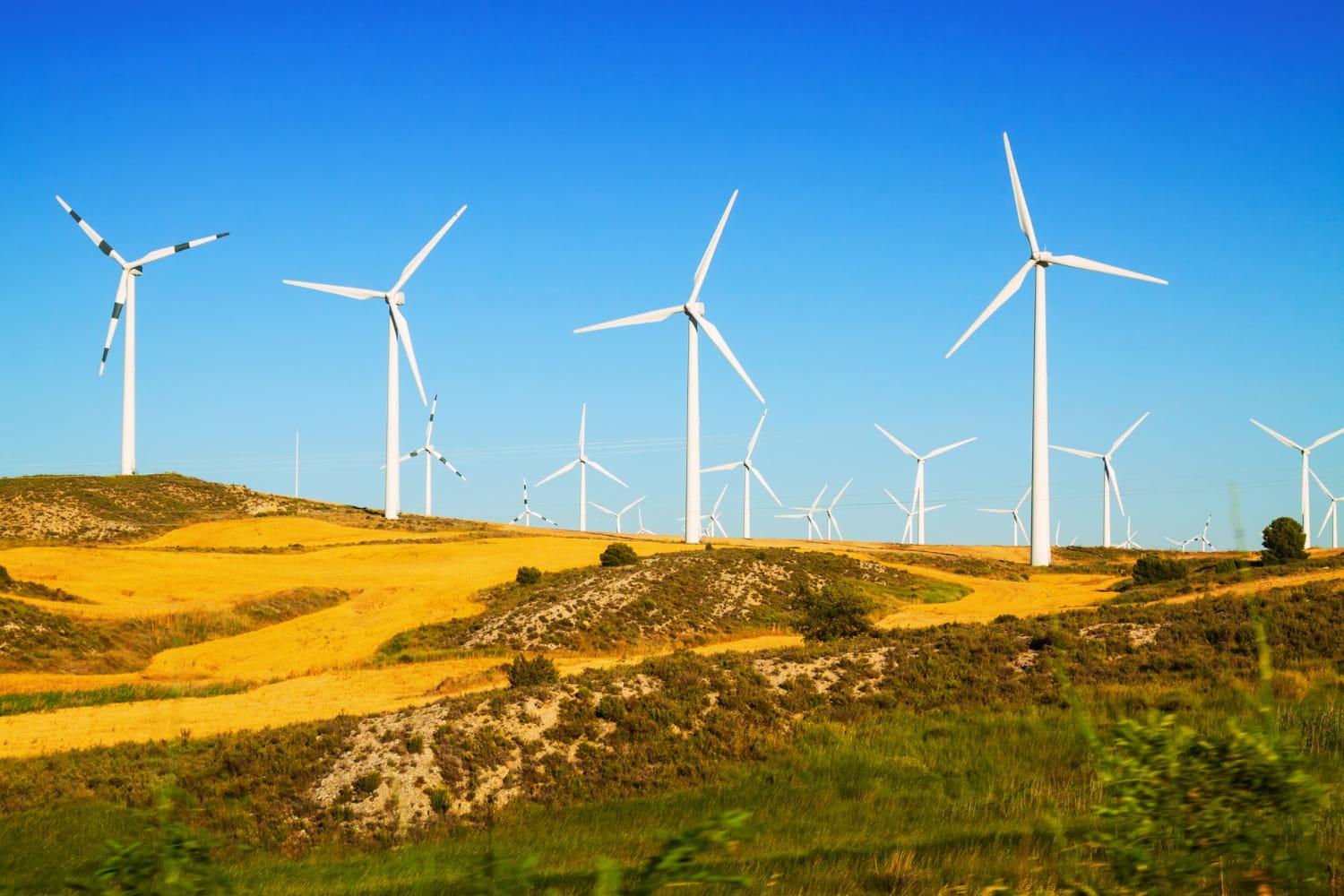

rüzgar türbini temel sistemleri
0
MW
Projelendirilen Kurulu Güç
0
adet
Türbin Temeli
0
adet
Memnun Yatırımcı

GENOSER, yenilenebilir rüzgar enerjisi sektöründe yurtiçi 5000 MW’ ın üzerinde iş bitirmesi ile bu konuda lider inşaat mühendisliği tasarım firmasıdır.

Firmamız rüzgar enerjisi sektöründe türbin temeli geoteknik ve statik tasarımı, türbin temel betonarme projesi, saha kontrollüğü ve mevcut temellerin kalite değerlendirmesi hizmetlerini vermektedir.

Neden GENOSER ?

  • 5000 MW’ ın üzerinde birikimli tecrübe
  • Çizilen projenin saha uygulamasının görülmesi
  • Saha uygulamalarından gelen geri dönüşler ile her projede yapılan iyileştirmeler ve kolay uygulanabilirlik
  • Türbin üreticilerinin teknik şartnamelerine hakimiyet
  • Yenilikçi tasarımlar ile malzemede tasarruf ve İşveren memnuniyeti

Rüzgar Enerji Santrallerine Özel Faaliyetlerimiz

Rüzgar Türbini Temel Tasarımı

Rüzgar Türbini Temel Tasarım Gözetimi

Rüzgar Türbini İnşaat Teknik Kontrollüğü

Rüzgar Enerji Santrali Kontrol Binası Projelendirme

RES İdari İzinlere Esas Anahtar Teslim Projelendirme

Rüzgar Türbini Temel Tasarımı

Rüzgar türbini temel tasarımı GENOSER’ in başlıca uzmanlık konularındandır. Firmamız Türk/yabancı yatırımcılar yanında, Nordex Energy, SiemensGamesa gibi uluslararası şirketlerle çalışmaktadır.
Projelerimiz türbin üreticilerinin mühendislik departmanları, uluslararası bağımsız müşavir kontrol büroları ve üniversiteler tarafından incelenip, onaylanmıştır.

Rüzgar türbini temel tasarımlarımızda kullandığımız yönetmelik ve referans dökümanlar aşağıda sıralanmıştır.

• Türbin tedarikçisine ait tasarım kriterleri
• TDTH-2018; Türkiye Deprem Tehlike Haritaları, TC Çevre ve Şehircilik Bakanlığı
• TS 500: Betonarme Yapıların Tasarım ve Yapım Kuralları
• EN 61400-1 ( IEC 61400-1 ) Wind Turbines – Part 1: Design Requirements
• EN 1991-1-1: 2002- Actions on Structures
• EN 1992-1-1: 2004- Design of Concrete Structures
• EN 1993-1-1: 2005 Design of steel structures
• Eurocode 7: EN 1997-1: 2004 Geotechnical Design
• DNV/ Riso Guidelines for Design of Wind Turbines (2nd Edition)
• EN 206-1: 2006 Concrete Part 1: Specification, performance, production and conformity
• ACI 318- 05: Building Code Requirements for Structural Concrete (with particular emphasis on Chapter 15- “Footings”)
• Post Tensioning Institute: Recommendations for Prestressed Rock and Soil Anchors

Rüzgar türbini temel tasarımlarımızın içeriği asgari olarak aşağıdaki tahkikleri içermektedir.

  • Ana donatılar
  • Kesme donatıları
  • Çekme (ankraj) donatısı
  • Zımbalama tahkiki
  • Yarmada çekme donatısı (tensile splitting reinforcement) hesabı
  • Çatlak kontrolü
  • Beton basınç gerilmesi kontrolü
  • Taban plakası altı grout basınç gerilmesi kontrolü
  • Ankraj plakası üstü beton basınç gerilmesi kontrolü
  • Tüm donatı bölgeleri için yorulma analizleri (fatigue verifications)
  • Zemin kontrolleri (dönme, kayma, eksantrite, zemim emniyet gerilmesi, rölatif dönme, oturma, vb..)

Neden GENOSER ?

  • 5000 MW’ ın üzerinde birikimli tecrübe
  • Saha uygulamarından gelen geri dönüşleri ile her projede yapılan iyileştirmeler ve kolay uygulanabilirlik
  • Türbin üreticilerinin teknik şartnamelerine hakimiyet
  • Yenilikçi tasarımlar ile malzemede tasarruf ve İşveren memnuniyeti

Rüzgar enerji tesislerine özel proje/müşavirlik hizmet yelpazemiz;

3_RES

1. Proje Ön İncelemesi

Rüzgar enerjisi yatırımcıları tarafından sağlanan teknik dökümanların uygunluğunun değerlendirilmesi ve yetersiz olması durumunda gerekli yönlendirmeler yapılır.

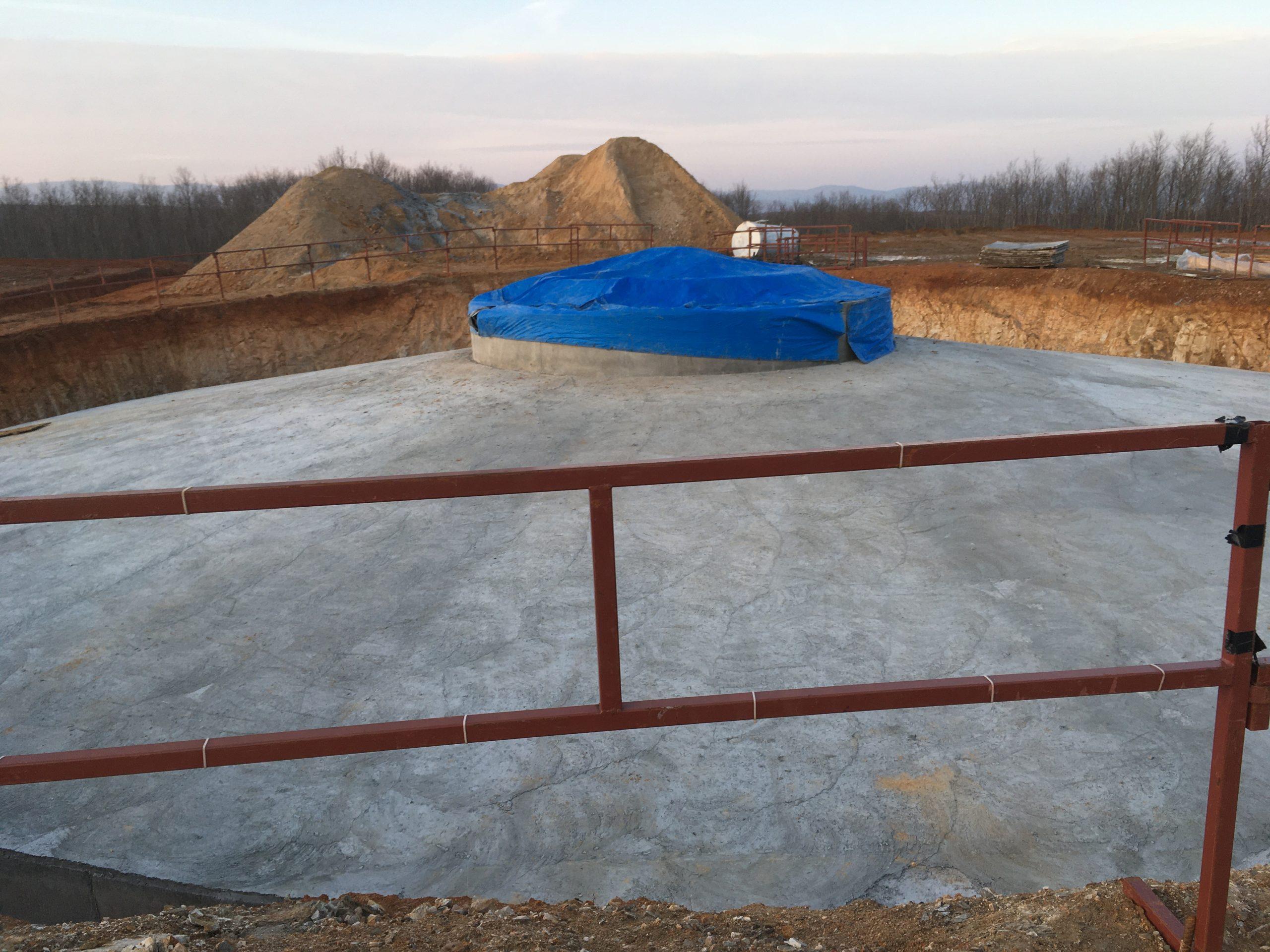

4_RES

2. Teklif veya İhaleye Esas Ön Projelendirme

Yatırımcı firmaların inşaat ihale süreçlerinde kullanılmak üzere, ön boyutlandırmaya istinaden kazı, dolgu, beton, inşaat çeliği miktarları hesaplanır.

rüzgar türbin temeli pafta_1
rüzgar türbini temeli betonarme projesi pafta

3. Rüzgar Türbini Temeli Yapısal Tasarımı ve Uygulama Projesi

Rüzgar türbini temellerine ait kapsamlı analiz ve projelendirme; servis ve limit duruma ait tüm kesit tahkikleri, beton ve inşaat çeliği için yorulma analizi, betonarme kesit hesapları ve uygulama çizimleri hazırlanmaktadır.

Bazı önemli tahkikler aşağıda sıralanmıştır;

  • Ana donatılar
  • Kesme donatıları
  • Çekme (ankraj) donatısı
  • Zımbalama tahkiki
  • Yarmada çekme donatısı (tensile splitting reinforcement) hesabı
  • Çatlak kontrolü
  • Beton basınç gerilmesi kontrolü
  • Taban plakası altı grout basınç gerilmesi kontrolü
  • Ankraj plakası üstü beton basınç gerilmesi kontrolü
  • Tüm donatı bölgeleri için yorulma analizleri (fatigue verifications)
  • Zemin kontrolleri (dönme, kayma, eksantrite, zemim emniyet gerilmesi, rölatif dönme, oturma, vb..)

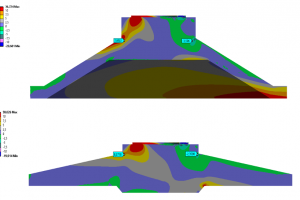

5_RES

4. Temel Tasarım Gözetimi

Rüzgar türbini temeli proje müşavirliği-kontrolü; yatırımcıların hazırladığı veya hizmet aldığı projelerin yerel zemin koşulları ve uluslararası/yerel tasarım yönetmeliklerine göre kapsamlı incelemesi ve uygunluk denetimi hizmeti verilmektedir.

genoser türbin temeli inşaat kontrollüğü

5. İnşaat Teknik Kontrolü

Rüzgar türbini temeli saha uygulamalarında, donatının projeye uygunluk kontrolü, yatırımcılara beton-inşaat çeliği numuneleri vb. konularda teknik müşavirlik hizmetleri verilmektedir. Uygulamasında problem yaşanmış mevcut temellerin uygunluk denetimi ve kalite kontrol aşamalarının organize edilmesi, gerekli durumda takviye yöntemlerinin belirlenmesi hizmet kapsamımızdadır.

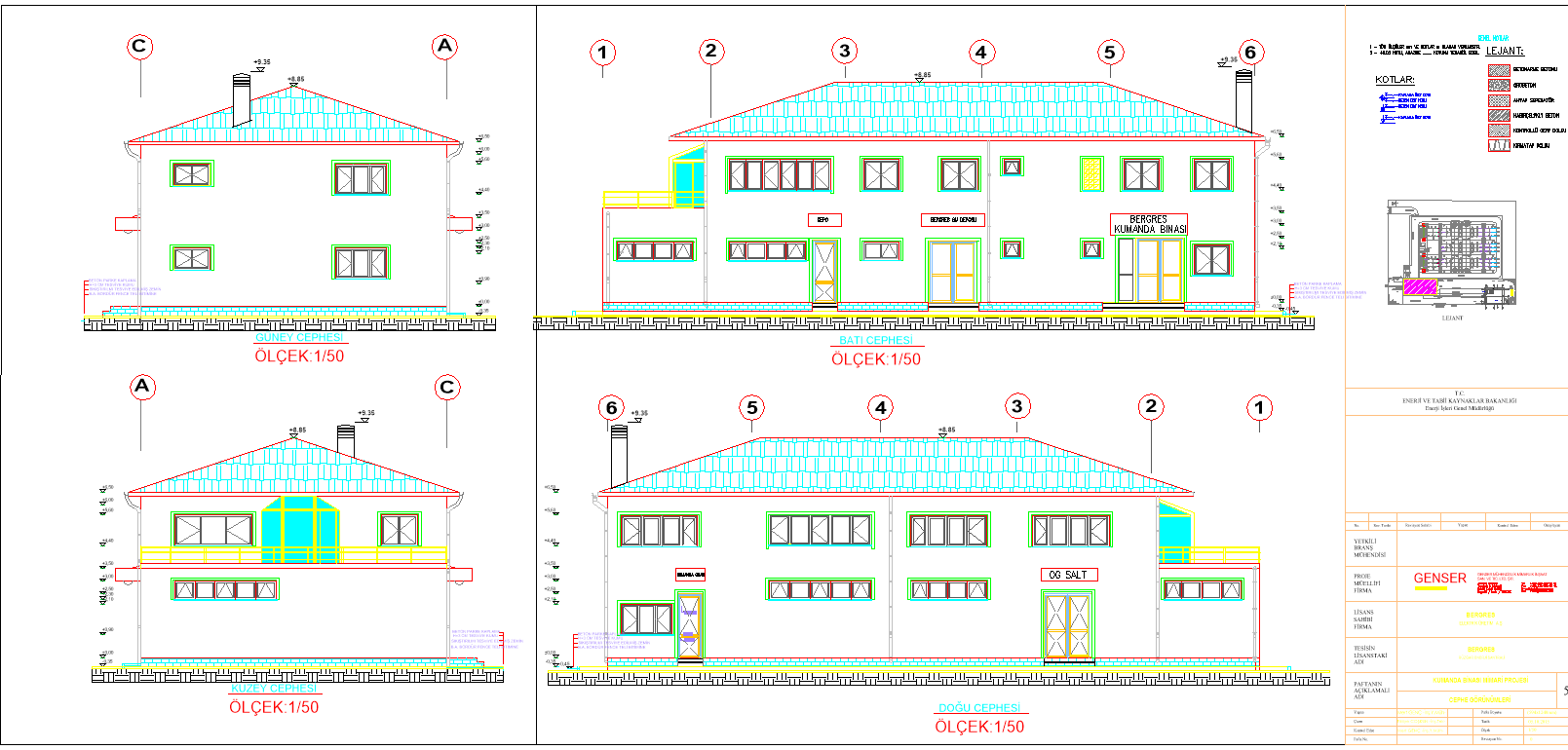

genoser kumanda binası

6. Kontrol Binası Projelendirme

Avan proje seçimi: mimari süreçleri hızlandırmak için Genoser Mühendislik yatırımcılara etüt şeklinde yaklaşık on adede yakın mimari plan alternatifi gönderir. Kat alanı, kat sayısı, birimlere ait yerleşim gibi bilgiler bu teslim kapsamında verilmektedir.

Seçimi yapılan kat planı üzerinden detaylı yerleşimlere geçilir. Metal Clad odası, trafo, jeneratör, akü odası, kontrol birimi, iletişim ve scada odası, depo ve ofis gibi bölümler bu aşamada projelendirilir. Projelendirme de hem yatırımcının hem de rüzgar türbini üreticisinin talepleri eksiksiz olarak projeye yansıtılır.

Kesinleşen kat planları üzerinden projenin tüm disiplinlerine ait detayları hazırlanır. Mimari, statik, mekanik ve elektrik projeleri gerek Enerji Tesisleri Proje Yönetmeliği gerekse de yerel idarelerin ruhsat projesi sunum formatında düzenlenmektedir.

genoser enerji bakanlığı logo

7. İdari İzinlere Esas Anahtar Teslim Projelendirme

T.C Enerji İşleri Genel Müdürlüğü kabul formatında inşaat dosyasına ait tüm içeriğin hazırlanıp, yatırımcıya teslimi (proje onay, geçici kabul ve kesin kabul aşamaları için) hizmetini vermekteyiz. Yeni yönetmelik kapsamında lisanssız elektrik üretimi için TEİAŞ kabul formatında inşaat dosyasına ait tüm içeriğin hazırlanıp, yatırımcıya teslimi (proje onay, geçici kabul ve kesin kabul aşamaları için) hizmetini vermekteyiz.

Referans rüzgar enerji santrali projelerimiz

  • KARAMÜRSEL RES
  • ÇERKEŞ RES – T1
  • EVRENCİK RES EXTENSION
  • HAMZABEYLİ RES
  • ALARES-2 RES ETAP-2
  • ERCİYES RES
  • MASLAKTEPE RES EXTENSION
  • KARAMAN RES ETAP-2
  • HACI BEY RES
  • EMRES RES
  • ALARES-2 RES
  • ATARES-2 RES
  • ATARES-1 RES
  • ERİMEZ RES
  • KARAMAN RES
  • İSTANBUL RES
  • MİSKEVANK RES
  • ANDOZ RES
  • YENİ RES
  • ÇANDARLI RES
  • ÇANDIR RES
  • BAĞLAR-3 RES
  • İSTANBUL RES
  • ZONGULDAK RES
  • ILGARDERE RES
  • KAPIDAĞ RES
  • YENİKÖY RES
  • ÖMERLİ RES
  • KARAKURT RES
  • BOZÜYÜK RES
  • ATAKALE RES
  • GELİBOLU RES
  • ADAPAZARI RES
  • KANDIRA RES
  • ŞAPDAĞI RES
  • SOĞANLI RES
  • ORHANLI RES
  • AKKUŞ RES
  • KÜPTEPE RES
  • KARTAL RES
  • EVRENCİK RES
  • GAZİ-9 RES
  • GÜNEY-1 RES
  • YENİKÖY RES
  • UŞAK RES
  • SÖKE RES
  • MŞP-1 RES
  • KİRAZLI RES
  • ŞİLE RES
  • PAMUKOVA RES
  • GEYVE RES
  • ÖZBEK RES
  • ASA RES
  • GERİŞ RES
  • BOREAS EXT 2 RES
  • KARTALDAĞI RES
  • TİRE RES
  • YENİHİSAR RES
  • ÖDEMİŞ EXT RES
  • ÇATALCA EXT RES
  • BOEN RES
  • SEFERİHİSAR RES
  • AKYILDIZ RES
  • BERGRES
  • MEY RES
  • BAHADIRLAR
  • DOKTORLAR
  • DOKTORLAR RADYOLOJİ
  • AİR RES
  • SARAY RES 2
  • BAR RES
  • OYTAŞ RES
  • DEĞİRMEN RES
  • BOL RES
  • TEPE RES
  • ŞAHİN RES
  • BEZMEZ RES
  • EGE RES
  • ZİNCİRLİ RES
  • ELMALI RES
  • TOKAT RES
  • SUNYEL RES
  • SARPINCIK RES
  • DEMİRCİLİ RES
  • KURTKAYASI RES
  • AS RES
  • BER RES
  • İPEK RES
  • DENİZ RES
  • POYRAZ RES
  • SERİN RES
  • SELİN RES
  • ADC RES
  • GÜL RES
  • ASYA RES
  • OVA RES
  • YAHYALI RES
  • İNCİ RES
  • NET DİREKT
  • BOZYAKA EXT
  • KAREL RES
  • HİLAL-2 RES
  • ÇAHAN RES
  • GÖKÇE RES
  • İNCİ RES
  • YAHŞELLİ RES
  • MUTLU RES 5
  • ANDOZ RES
  • YILMAZ RES
  • KORUDAĞI RES
  • ŞAMLI RES EXTENSION
  • KIYIKÖY RES (KONTROL/DESİGN CHECK)
  • MERYEM RES
  • VİZE 2 RES
  • AYVALIK RES
  • AKYEL RES
  • MASLAKTEPE RES
  • ALOSBI RES KONTROLLÜK
  • ARAPKİR RES
  • OVACIK RES
  • KOCALAR RES
  • HASANOBA RES
  • DENİZLİ RES
  • ÜÇPINAR RES
  • YAMAÇTEPE-2 RES
  • KAPAKLI RES
  • BAĞLAR RES
  • BERGAMA RES
  • ALİBEY RES
  • SİLİVRİ RES EXT
  • AYDINLAR  1 RES
  • ARITEKS RES
  • AMASYA İL ÖZEL İDARESİ RES
  • KAYADÜZÜ RES EXT
  • KAYADÜZÜ RES
  • KİLLİK RES
  • SUSURLUK RES
  • EBER RES
  • ÇORUM BELEDİYESİ
  • KURTİNİ RES
  • ATLAS
  • DAMLA-4 RES
  • DAMLA-5 RES
  • ARES RES
  • DAMLA-1 RES
  • DAMLA-2 RES
  • DAMLA-3 RES
  • KALBUZ RES
  • TORUNLAR RES
  • MEY İÇKİ RES
  • YATMANHAN RES
  • DAĞHAN RES
  • AKSİS RES
  • SPCJ RES
  • SOLTEQ RES
  • EDİNCİK RES – 3
  • KANGIR RES
  • BALRES RES
  • EKİNLİ RES
  • MESUDİYE RES
  • SÖĞÜTPINAR RES
  • YETİŞEN RES
  • URLA RES
  • SÜLOĞLU RES (Tüv Hamburg Tasarım Sertifikalı)
  • EDİNCİK EXT
  • İLYAS RES
  • ADNAN AFATİH SARAN
  • SÖKE RES
  • KIYIKÖY RES
  • BOREAS-1 EXT
  • BAĞARASI RES
  • BANDIRMA EXT
  • HARMANLIK RES
  • MUT RES
  • KORU RES
  • FUAT RES
  • ÖDEMİŞ RES
  • YALOVA RES
  • ÇEŞME RES
  • ELMALI RES
  • BALABANLI RES
  • GERES RES
  • YTONG RES
  • PİTANE RES
  • ALDUR RES
  • KORES RES
  • KAYA RES
  • DERE RES
  • AKERLER RES
  • GEYCEK
  • EDİNCİK
  • SÖKTAŞ RES-2
  • SÖKTAŞ RES-1
  • MOOVA RES
  • LODOS  RES
  • BEREKET ÇİFTLİK
  • GENEL ÇALIŞMA
  • POYRAZ
  • AYYILDIZ
  • ERDEK RES
  • INNORES
  • ZEYTİNELİ
  • SEFERİHİSAR
  • HASANBEYLİ
  • SİNCİK
  • UŞAK RES
  • SUSURLUK
  • BARES RES (İnşaat Kontrollüğü)
  • SİLİVRİ
  • KORES EXTENSION
  • LODOS RES
